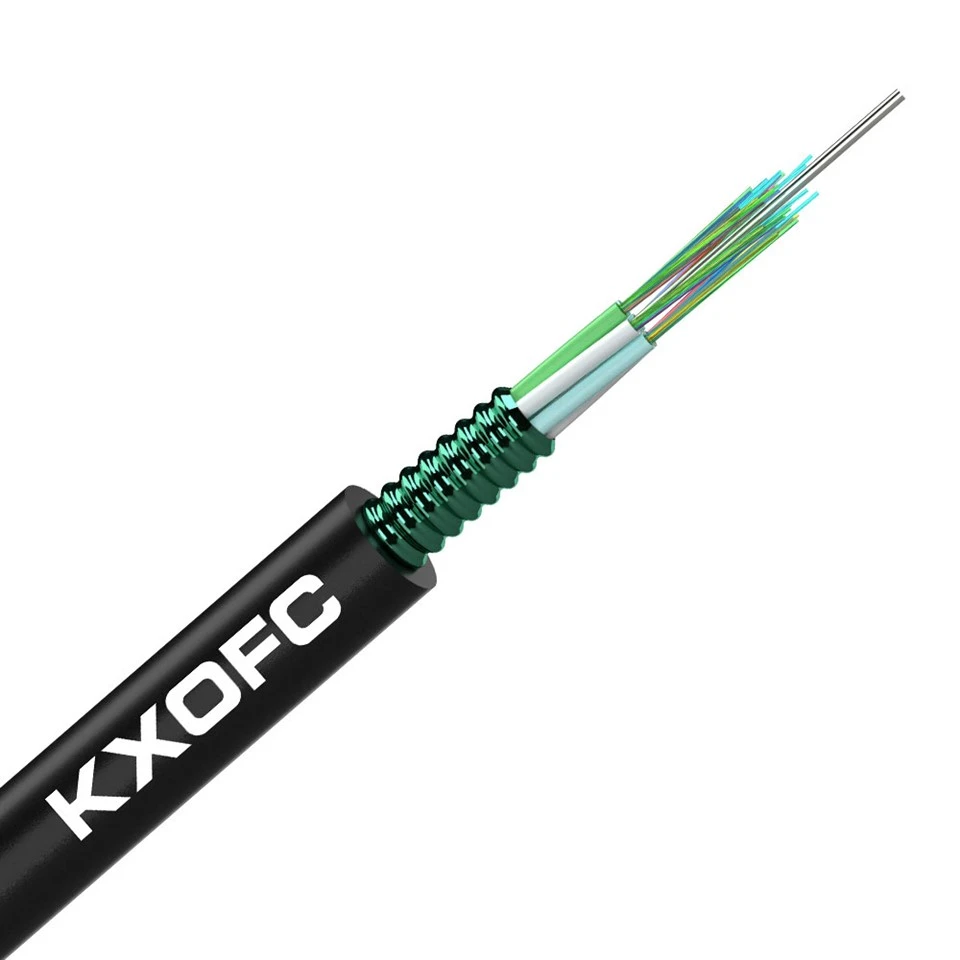

کابل فیبر نوری زره ​​دار تک حالته

برند خود





کابل قطره FTTH-چاپ جوهر

کابل مسطح-چاپ پلاسما

کابل فضای باز GYTC8S-چاپ آهنی

کابل جامپر- SC/UPC-SC/APC

GYTC8S 24 هسته -درام چوبی

کابل FTTH - درام 1 کیلومتر

بسته بندی کارتن -کابل FTTH

پچ کوردها-بسته پالت







بسته بندی و ارسال کنید



پچ کورد در تحویل پالت

کابل FTTH در بسته بندی کارتن

کابل تخت در بسته بندی درام تخته سه لا

درام کامپوزیت با بارگیری کامل در کانتینر

عکس در حال بارگیری درام چوبی جامد







**نکات کلیدی برای نصب کابل داکت**

**1. الزامات کانال و مجرا **

قبل از نصب کابل کانال، مقدمات زیر باید انجام شود:

**اصول انتخاب کانال:**

- هنگامی که طرح موقعیت مجرا را مشخص نمی‌کند، کانال‌ها باید لایه به لایه **از پایین به بالا و از دو طرف به سمت وسط** استفاده شوند.

- موقعیت‌های مجرای اشغال شده توسط کابل در بخش‌های مجاور مجاور باید نسبتاً ثابت باشد تا از جابجایی از یک طرف کانال کانال به طرف دیگر جلوگیری شود.

- موقعیت کانال انتخاب شده در همان مسیر نباید تغییر کند.

**تمیز کردن مجرا:** قبل از نصب، مجراها باید تمیز شوند تا از عدم مانع بودن آنها اطمینان حاصل شود.

**2. نصب کانال زیر-**

هنگام نصب کابل‌ها در کانال‌های پلاستیکی با قطر بزرگ-، معمولاً از کانال‌های زیر{1} پلاستیکی برای بهبود استفاده از مجرا و محافظت از کابل استفاده می‌شود:

| مورد|مورد نیاز |

| مواد مجرای زیر- لوله پلاستیکی با دوام خوب و سازگاری با محیط زیست |

| تعداد مجاری زیر- کل قطر خارجی معادل چندین مجرای فرعی نباید از **85% تا 90%** قطر داخلی مجرای اصلی تجاوز کند. |

| قطر داخلی مجرای زیر- نباید کمتر از **1.5 برابر** قطر خارجی کابل باشد. |

| روش نصب|چندین مجرای زیر-در یک مجرای اصلی باید **در یک کشش** نصب شوند. |

| نیاز اتصال|مجراهای فرعی **نباید در داخل مجرای اصلی اتصالی داشته باشند. |

| آب بندی انتهایی|انتهای مجرای زیر-استفاده نشده باید در برابر نفوذ آب آب بندی شوند. |

| کدگذاری رنگ|چند مجرای فرعی{0}}در یک مجرای اصلی باید با استفاده از رنگ‌های مختلف متمایز شوند. |

**طول برآمدگی مجرای زیر-:**

- در منهول‌ها/دسته‌ها، طول برآمدگی کانال‌های فرعی باید **200 تا 400 میلی‌متر** باشد.

- در کانال‌های برق، طول برآمدگی کانال‌های فرعی می‌تواند **150 تا 200 میلی‌متر** باشد.

**3. روش نصب کابل**

کابل های داکت را می توان با استفاده از کشش مکانیکی یا کشیدن دستی نصب کرد:

- کشش کششی برای یک بار کشش **نباید از مقاومت کششی مجاز کابل تجاوز کند**.

- پس از نصب، کابل باید **عاری از پیچ خوردگی، عبور، خط و خش آشکار یا آسیب باشد**.

- کابل **نباید تا 150 میلی متر** از خروج از مجرا خم شود.

- در خم کانال یا تقاطع با موانع دیگر، باید از وسایل هدایت یا زنگ{1}}لوله‌های محافظ دهان برای محافظت استفاده شود.

**4. نصب در منهول/دستهول**

نصب کابل در منهول/دستهول باید شرایط زیر را برآورده کند:

- کابل باید **محکم محکم شود** و باید با یک لوله پلاستیکی انعطاف پذیر محافظت شود (مثلاً لوله موجدار).

- بسته های اتصال کابل باید در بالای آن نصب شوند

سطح آب در تمام طول سال-و توسط براکت‌های محافظ پشتیبانی می‌شود.

- کابل ها **نباید مستقیماً از منهول عبور کنند.

- طول کابل های رزرو شده باید بر اساس نیاز شعاع خمشی کویل شوند و به طور ایمن به براکت ها بسته شوند.

- **علائم یا برچسب های شناسایی کابل** باید نصب شود (در هر منهول باید تابلوی راهنما قرار داده شود).

- بسته‌های اتصال کابل باید به اتصالات از قبل تعبیه‌شده روی دیواره منهول ثابت شوند.

**5. آب بندی کانال **

پس از نصب کابل، انتهای هر دو مجرای اصلی و مجرای فرعی باید همانطور که در طراحی لازم است محکم مهر و موم شوند تا از ورود آب، بخار و زباله جلوگیری شود.
